前回までで一旦完成したスーパーカブの純正流用インジェクション化。
前に進む状態にはなりましたが、40km/hほどしか出ないため原因究明します。
事象:エンジンが吹けない
40km/hしか出ないのはアクセル全開にしても5000回転くらいで頭打ちしてエンジンが吹けないためです。
調査してみると、IG-ON直後は問題なく吹け上がりFI警告パターン41が点灯するようになると駄目になります。
よって、原因はこのFI警告パターン41と推定します。

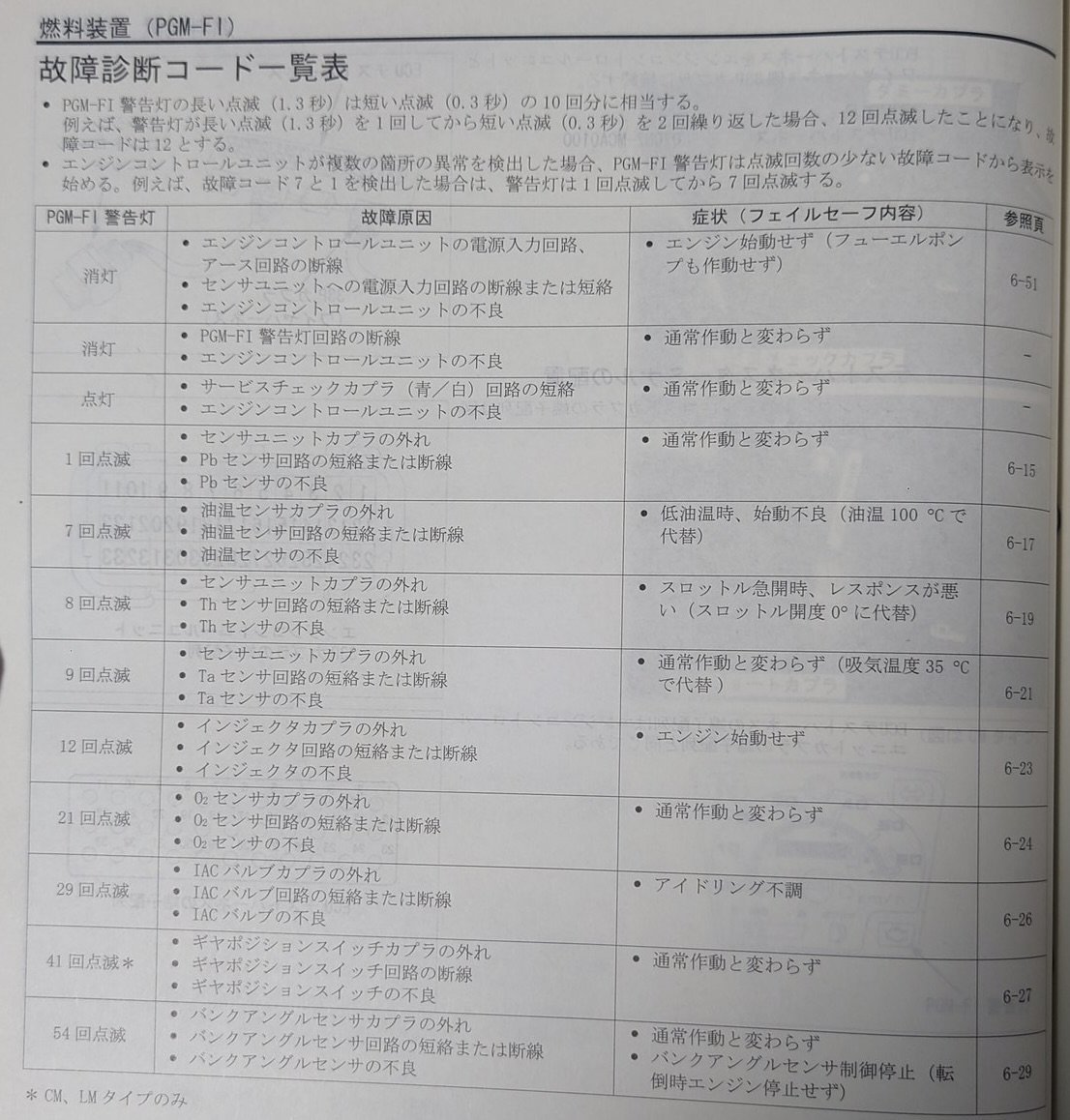

この41の点灯パターンですが、リトルカブFIのサービスマニュアルで調査するとギアポジション警告灯であることが分かります。
マニュアルによると、故障原因は以下のとおりです。
- ギアポジションスイッチのカプラのハズレ
- ギアポジションスイッチ回路の断線
- ギヤポジションスイッチの不良
心当たりがあったのは、めんどくさくて外してあったニュートラルポジションスイッチ。
なのでニュートラルポジションスイッチを配線してみて、サービスチェックカプラー(SCS)から故障診断コードを削除してみましたが変わらず41のパターンが点灯します。
そこで配線図を見直してみると、どうもTOP(4速)のセンサーラインがECUへ入っています。
OD表示灯が付いていると思っていたんですが、FIリトルカブには付いていないみたいです。
凡例:
- 若葉/黒: TOP
- 緑/橙: シグナルグランド
- 若葉/赤: ニュートラル
TOPのセンサーは導通することでGNDに落ちる=負論理になっていることから、開放状態なら12Vが直接ECUの入力になっていると想定されます。
そして、上の回路図を見ると、何故かギアポジションスイッチはブラックボックスになっていて、5Vのシグナルグランドもここに落ちています。
もうワケがわからないままTOPの若葉/黒をGNDに落としてみたら、41の警告灯が消えてしまいました。
この状態で若葉/赤=ニュートラルを開放すると警告灯は点灯しないので、このTOPのセンサーが曲者みたいです。
詳しい動作原理が不明なまま動いてしまって気持ち悪いですが、41の警告灯が消えてからは水を得た魚のように9500rpmまで吹け上がるようになりました。
ECUは常時4速に入っていると認識した状態ですが...。
